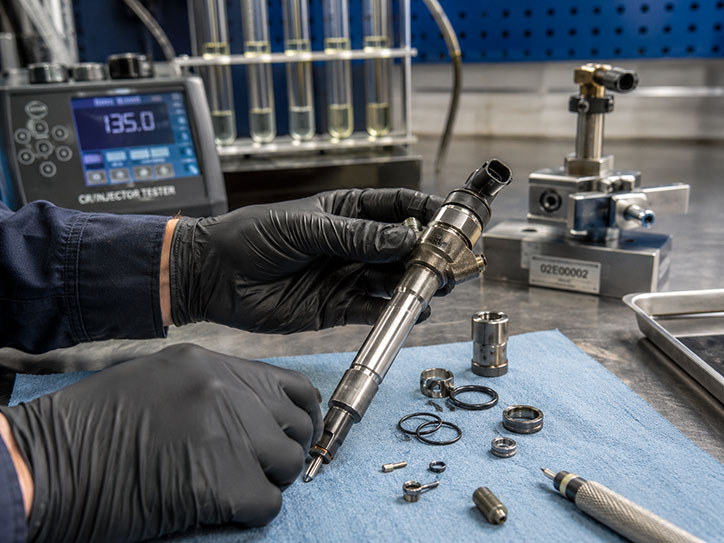

Ремонтируем форсунки CR Bosch CRI / CRIN / CRIN-piezo, Delphi C / E / F-серии, Denso G2 / G3 / G4, Cummins XPI, Caterpillar C-серия. Восстановление с заменой распылителя и клапана-мультипликатора. Кодирование в ЭБУ.
Что такое Common Rail
Система впрыска, в которой ТНВД накачивает топливо в общий аккумулятор-рампу под давлением 1 200-2 500 бар, а форсунки берут оттуда дозированный объём по команде ЭБУ.
Common Rail (англ. "общая рампа") - стандарт начиная с Евро-3. На рынке РФ доминирует Bosch (около 60% всех CR-форсунок), за ним Denso (около 25%, особенно на японской и корейской технике) и Delphi (10%).
Почему форсунки CR ломаются чаще механики: зазоры в клапане-мультипликаторе - микроны, один грамм воды или абразива в баке убивает седло клапана. Распылитель работает в крайнем режиме: до 5 микро-впрысков за один цикл. Чувствительны к сере в топливе.
Когда пора в ремонт
Производители, с которыми работаем
Техника и грузовики, с которыми работаем
Прайс на ремонт форсунок CR
| Узел | Диагностика | Регулировка | Ремонт |
|---|---|---|---|
| Форсунка CR Bosch CRI (легковая) | 600 ₽ | 3 500 ₽ | от 3 500 ₽ + з/ч |
| Форсунка CR Bosch CRIN (грузовая) | 700 ₽ | 3 500 ₽ | от 4 500 ₽ + з/ч |
| Форсунка CR Bosch CRIN piezo | 800 ₽ | - | от 7 500 ₽ |
| Форсунка CR Delphi C / E / F | 700 ₽ | 4 000 ₽ | от 4 500 ₽ + з/ч |
| Форсунка CR Denso G2 / G3 / G4 | 700 ₽ | 4 000 ₽ | от 4 500 ₽ + з/ч |
| Форсунка Cummins XPI | 1 200 ₽ | - | от 9 000 ₽ |
| Форсунка Caterpillar C-серия CR | 1 200 ₽ | - | от 9 500 ₽ |
| Промывка форсунки CR в УЗ-ванне | - | - | от 8 000 ₽ |
| Кодирование форсунок в ЭБУ (C2I / IQA / QR) | - | - | от 1 000 ₽ / шт |
| Снятие / установка форсунок на технике | - | - | от 1 200 ₽ / шт |
| Извлечение закисшей форсунки | - | - | от 3 000 ₽ |
| Извлечение форсунки гидропрессом | - | - | от 4 000 ₽ |
Окончательная стоимость согласовывается письменно после стендовой диагностики и зависит от состояния распылителя и клапана.
Этапы ремонта

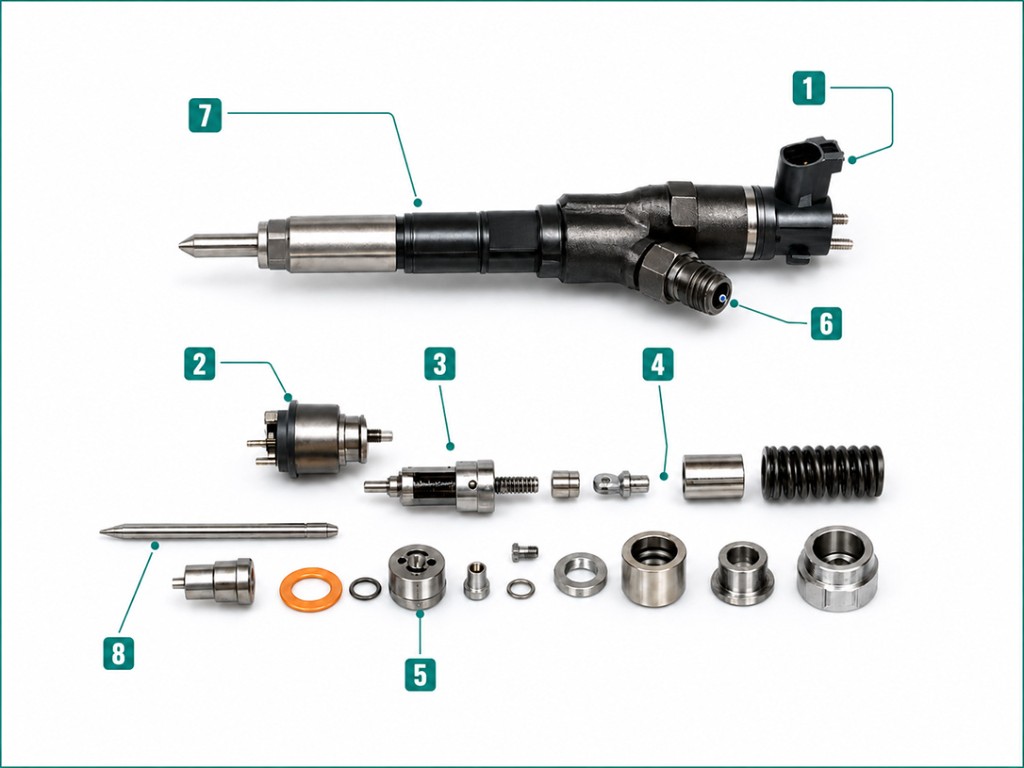

Из чего состоит узел
- Электрический разъёмСигнал впрыска от ЭБУ.
- Соленоид (или пьезопакет)Открытие за 0,1-0,5 мс. Тип зависит от форсунки.
- Шток клапанаПередаёт усилие на клапан-мультипликатор.
- Клапан-мультипликаторСбрасывает давление, освобождая иглу распылителя.
- Седло клапанаСамая нагруженная зона - изнашивается чаще всего.
- Штуцер обраткиВозврат излишков топлива в бак.
- Корпус форсункиПринимает топливо из рампы под давлением до 2 500 бар.
- Игла распылителя + соплоРаспыляет топливо в камеру сгорания. Зазор - микроны.
Частые вопросы
Каждая форсунка после ремонта получает индивидуальные параметры: производительность, время открытия, точку отсечки. Эти значения зашифрованы в коде C2I (Bosch CRI), IQA (Bosch CRIN), QR (Denso) или коде Delphi. ЭБУ использует этот код, чтобы корректно дозировать топливо для конкретного цилиндра. Без кодирования двигатель будет троить, тратить лишнее топливо, дымить.
C2I - семизначный код, выбитый на крышке форсунки Bosch CRI / прошитый в ЭБУ. После ремонта форсунки на стенде получаем новый код, который сразу записываем в ЭБУ диагностическим сканером.
По нашей статистике 80-90%. Если корпус треснут, седло клапана раздолблено или игла распылителя имеет критический износ - рекомендуем замену.
Обратный слив (обратка) - это топливо, которое форсунка отдаёт обратно в бак для управления клапаном. У исправной форсунки обратка - несколько мл/мин. Если клапан-мультипликатор потерял герметичность, через него непрерывно течёт - обратка может вырасти в 5-10 раз. Двигатель будет трудно запускать, потому что давление в рампе падает.
Только профилактически. Реальный ремонт - это разборка, замена распылителя/клапана, стендовые испытания. Промывка снаружи без разборки решает проблему только в 5-10% случаев.
Сухое летнее ДТ зимой (отсутствие парафиновой защиты), вода, повышенная сера, керосин и печное топливо. Никогда не лейте печное топливо в дизель - оно кладёт форсунки за 1 000-2 000 км.
Технически - да, физически они подходят. Но ресурс АЗПИ в 2-3 раза ниже, и на нашей статистике через год вы возвращаетесь повторно. Мы по запросу заменяем АЗПИ на оригинал Bosch - экономика лучше.
P0093 - большая утечка топлива в системе. Чаще всего одна из форсунок льёт. Везите на стенд, замерим обратку по каждой форсунке отдельно - найдём виновную за 30 минут.
1 форсунка - 4-6 часов чистой работы. Комплект из 4-6 форсунок - 1 рабочий день. Если требуется редкий распылитель со склада в Москве - +1-2 дня на доставку.
Рассчитаем стоимость ремонта
Пришлите номер узла или модель техники - вернёмся со сметой за 60 секунд.
